Le ferraillage du seuil d’un portail coulissant n’est pas qu’un détail technique : c’est la condition sine qua non pour que votre portail reste stable, s’ouvre sans effort et traverse les années sans fissures ni déformations. Quand l’armature est sous-dimensionnée ou mal posée, le béton se fissure, les piliers bougent et le portail finit par frotter, voire se bloquer. Bien pensé, ce socle assure un coulissement régulier, supporte le passage des véhicules et maintient les piliers en place dans la durée.
Rôle du seuil béton : longrine, semelle filante et support du rail
Le seuil d’un portail coulissant prend la forme d’une longrine – une semelle continue en béton armé – qui relie les deux piliers. Ses fonctions sont multiples :
• Fondation commune : il solidarise les piliers pour éviter tout tassement ou basculement différentiel.
• Support du rail et du moteur : il offre une surface plane pour fixer le rail et ancrer le bloc moteur.
• Répartition des charges : il absorbe le poids du vantail, les efforts de traction et les charges liées au passage des véhicules.
À la différence d’un simple dallage, cette semelle fonctionne comme une petite poutre enterrée capable de travailler en flexion et de reprendre des charges concentrées sous les galets.
Pourquoi le ferraillage est indispensable
Le béton est très performant en compression, mais nettement moins en traction. Or, un portail coulissant génère des efforts horizontaux et des charges locales (poids du vantail, passages répétés de véhicules). Le ferraillage vient donc :
• limiter les fissures et les déformations,
• créer une liaison solide entre semelle et piliers grâce aux aciers d’attente,
• améliorer la durabilité en répartissant mieux les contraintes.
Sans armatures correctement dimensionnées ni protégées, le seuil se dégrade rapidement : fissures au niveau du rail, éclatements au pied des piliers, réglages à répétition, voire travaux lourds de réparation.
Dimensionnement : les repères à connaître
Les dimensions du seuil dépendent de la largeur du passage, de la nature du sol et du climat.
Longueur de la longrine
• Longueur courante : (2 × largeur de passage) + 50 cm.
• Exemple : pour 3 m de passage, prévoir environ 6,50 m.
Largeur
• 25 à 40 cm au minimum.
• Le plus souvent : largeur du pilier (30 ou 40 cm) + ~20 cm pour le rail et l’espace technique.
Profondeur
• Hors gel obligatoire : 50 cm en zone tempérée, jusqu’à 1 m en zone de montagne (référence DTU 13.12).
• Pour le passage de véhicules lourds : 40 cm d’épaisseur de béton ou plus.
Béton conseillé : C25/30 dosé à 350 kg/m³, adapté aux cycles gel/dégel et aux charges d’un portail résidentiel.

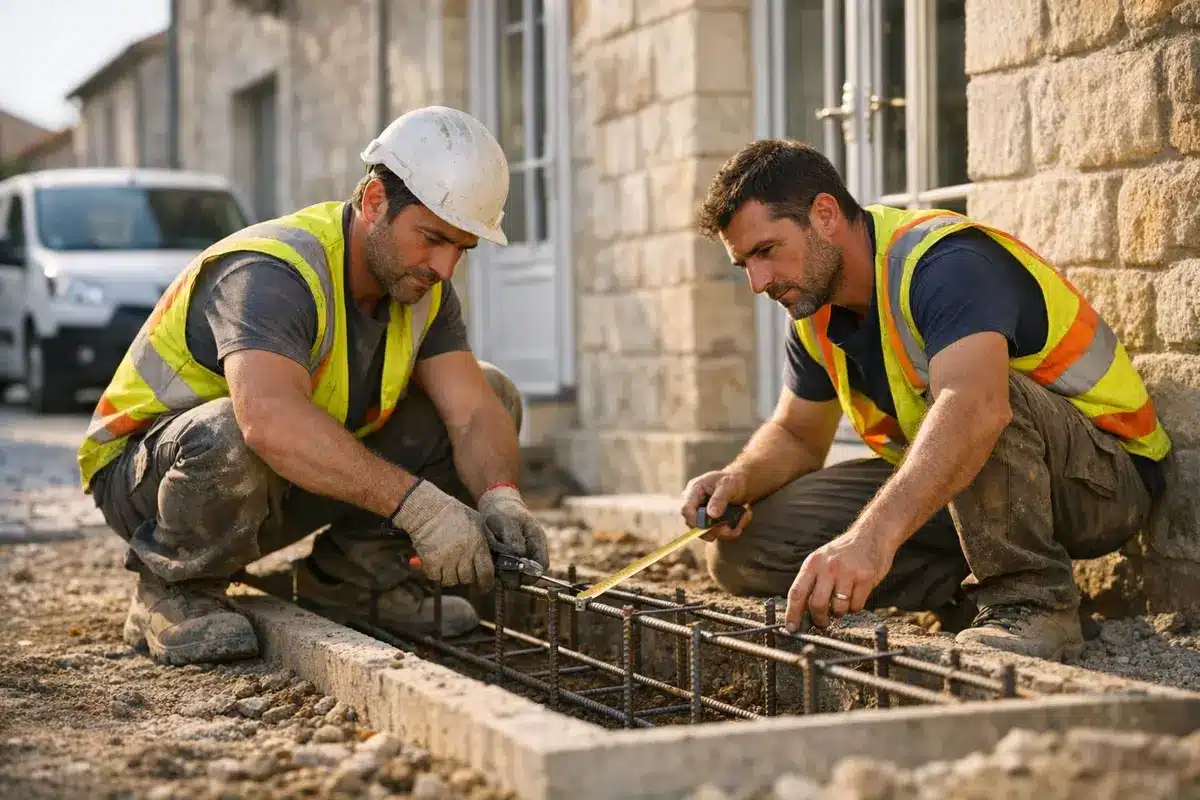

Ferraillage du seuil : semelles filantes et aciers d’attente
Armature principale
• Semelles filantes prêtes à l’emploi (3 à 6 filants) en acier haute adhérence Ø 8 à 10 mm, le 10 mm étant le plus fréquent.
• Pose continue dans l’axe du seuil avec recouvrements adéquats (40 à 50 fois le diamètre).
Enrobage
• 4 à 5 cm entre l’acier et la surface du béton, obtenu grâce à des cales plastiques.
• Protection contre la corrosion et gage de résistance mécanique.
Aciers d’attente pour les piliers
• Cages ou barres verticales ligaturées à la semelle ; elles dépassent d’environ 60 cm pour assurer le chaînage des poteaux.
• Ligatures serrées pour éviter tout déplacement au coulage ; des armatures mal calées sont une source fréquente de fissuration.
Préparation du chantier, coffrage et réseaux
Avant de couler le béton, quelques étapes incontournables :
• Traçage précis au cordeau pour matérialiser l’axe du seuil et la zone de refoulement.
• Fouille à la pelle ou à la mini-pelle, un peu plus large que la longrine (+10 cm de chaque côté) pour faciliter le coffrage.
• Compactage du fond de fouille pour limiter les tassements.
Les planches de coffrage sont installées de part et d’autre, réglées au niveau et maintenues par des piquets. Si une motorisation est prévue, c’est le moment d’installer les gaines pour les câbles : alimentation, cellules, éclairage, accessoires. Elles seront noyées dans le béton tout en restant accessibles.
Coulage, planéité et finitions
• Calculez le volume (longueur × largeur × épaisseur) et, si possible, faites livrer un béton prêt à l’emploi : régularité et gain de temps assurés.
• Mettez le béton en place à l’aide d’une aiguille vibrante ou, à défaut, par vibration manuelle pour évacuer l’air et enrober correctement les aciers.
• Réglez la surface à la règle, talochez puis lissez. La planéité est cruciale : quelques millimètres d’écart par mètre peuvent suffire à faire onduler le rail et forcer le portail.
• Arrondissez légèrement les arêtes pour limiter les éclats.
Après 24 heures, retirez le coffrage, remblayez les abords et laissez le béton en cure. Avant de poser rail et portail, attendez plusieurs semaines : le seuil doit atteindre sa résistance nominale.
En respectant chaque étape – dimensionnement, ferraillage, coffrage, coulage et finitions – vous obtiendrez un seuil de portail coulissant solide, stable et prêt à encaisser sans broncher les allers-retours du quotidien.
